Catalogiseren van de kleipijpen

Aanwijzingen voor het catalogiseren van de kleipijpen
Het Arbeitskreis heeft een schema ontwikkeld dat rekening houdt met alle belangrijke criteria's tot de registratie en het catalogiseren van de kleipijpen.

Gedetailleerde informatie en uitleg vindt U bij:

Martin Kügler: Tonpfeifen. Ein Beitrag zur Geschichte des Pfeifenbäckerhandwerks in Deutschland. Quellen und Funde aus dem Kannenbäckerland. Höhr-Grenzhausen 1987, S. 50-54, und
Martin Kügler/Michael Schmaedecke: Hinweise für die Erfassung von archäologischen Tonpfeifenfunden. In: Schmaedecke, Michael (Hrsg.): Tonpfeifen in der Schweiz. Beiträge zum Kolloquium über Tabakspfeifen aus Ton in Liestal/Schweiz am 26. März 1998. (Archäologie und Museum, Bd. 40). Liestal 1999, S. 124-132.

1.Basismodellen

2. De elementen van een kleipijp

3. De afmetingen

4. Kopvormen

5. Merken

6. Versieringen

7. Andere criteria

8. Tekening:
Zie hierover de Tekeningsrichtlijnen

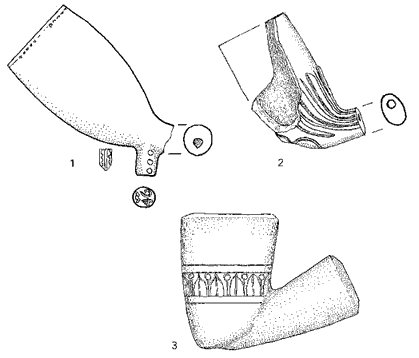

1.Basismodellen:
		Men onderscheidt tussen (1) hielpijpen, en (2) rondbodempijpen (3) manchet pijpen( zgn. turkse pijpen)

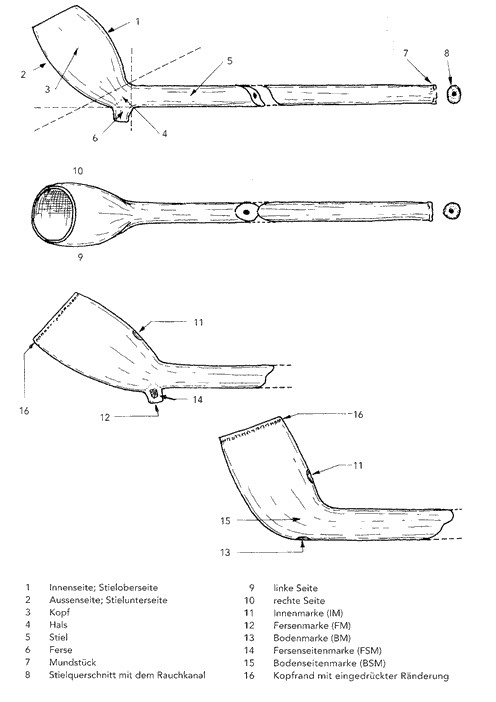

2. De elementen van een kleipijp:
		Met het doel om de benamingen van de verschillende elementen van een pijp te standaardiseren worden ze op nevenstaande tekening samengevat.

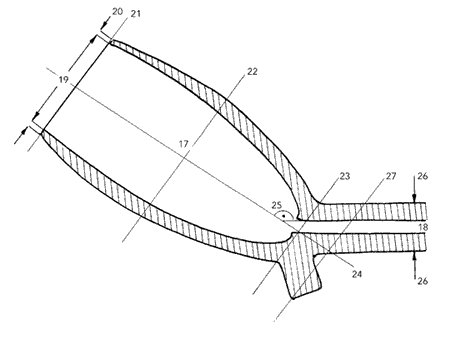

3. De afmetingen:

De afmetingen van een pijp, uitgedrukt in mm, zijn de volgende:

17 = De brandkamer
18 = Rookkanaal
19 = Binnendiameter van de kop
20 = Randsterkte
21 = Koprandvlakte
22 = maximale breedte (B), buitendiameter van de kop
23 = Parallel tot 21
24 = Middelpuntloodlijn van 21 en 23
25 = Hellingshoek tussen kop en stem (W)
26 = Steeldiameter (Dm)
27 = Hoogte van de kop (H)
De lengte (L) wijst altijd aan de bewaarde steel.

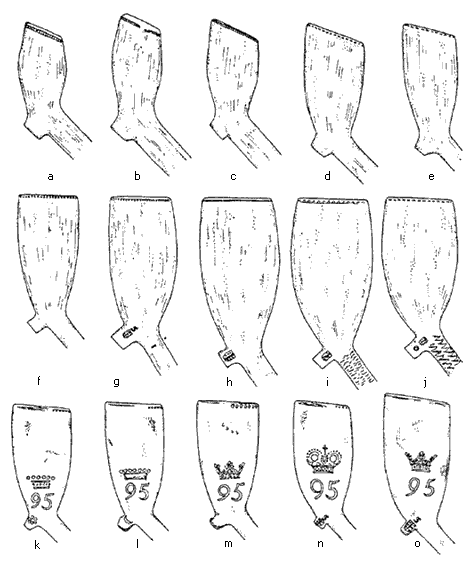

4. Kopvormen:

Voor de bepaling van de kopvormen (Grondvormen) kan men zich wenden naar D.H. Duco: Merken van Goudse Pijpenmakers 1660-1940. Lochem 1982, blz. 111 (Duco fig. xy) of naar Jan van der Meulen: De "( Meulen fig. xy).

Feine oder Porzellanqualität

a.	Übergangsmodell von der doppelkonischen zur langgestreckten und schlanken Form, 1660-1675/1680.
b.	Modell mit langgestrecktem Kopf und mit dickem Stiel, 1675-1690.
c.	Frühes Modell mit trichterförmigem Kopf, der Stiel wird wieder dünner, 1690-1710.
d.	Plumpes trichterförmiges Modell mit dünnerem Stiel, 1700-1715.
e.	Elegantes schlankes Trichtermodell mit engem Hals und dünnem Stiel, 1715-1735.
f.	Früher ovaler, eiförmiger Kopf, 1730-1740.
g.	Eiförmiger, noch ein wenig asymmetrisch, 1750-1775.
h.	Längergestrecktes eiförmiges symmetrisches Modell, 1775-1815.
i.	Weniger schlankes Modell mit engem Hals, 1815-1900.
j.	Kugelige Eiform mit engem Hals, 1850-1940.

"Groffe-Qualität"

k.	Frühes Seitenmarkenmodell, etwas trichterförmig mit schräg stehender Kopföffnung, Ränderung nur an der Vorderseite der Kopföffnung, Perlenkrone, 1700-1730.
l.	Schlankes Modell mit Perlenkrone, 1725-1740.
m.	Modell mit grösserem Kopf, Blätterkrone, 1735-1755.
n.	Eiförmiger Kopf aber mit schräg stehender Kopföffnung, Kaiserkrone. 1750-1775.
o.	Modell ohne bestimmte Form ohne Rändelung der Kopföffnung, Blätterkrone, 1770-1815.

5. Merken: Er bestaat momenteel slechts voor Gouda catalogen van merken. De Bepaling va n de Goudse merken gebeurt volgens D.H. Duco: Merken van Goudse Pijpenmakers 1660-1940. Lochem 1982 (zit. als: Duco Nr. xy), die Zuweisung an Produzenten nach Jan van der Meulen: De "gecroonde roos" en andere pijpenmakersmerken van Gouda. Leiden 1994. (zit. als: Meulen S. xy).

De beschrijvingen van de merken wordt er in het Duits vertaald.

6. Versieringen
De versieringen van kop en steel moeten beschreven en afgebeeld worden. Men moet rekening houden met de techniek: Decor in reliëf/verheven en bijgevolg reeds in de vorm gegraveerd of uitgediept en met de hand afgerold/bestempeld decor. Zie hierover Ralf Kluttig-Altmann: Beobachtungen zur Technologie manueller Stielverzierungen an Tonpfeifen. Met een bedrag van M. Kügler. In: Knasterkopf - Fachzeitschrift für Tonpfeifen und historischen Tabakgenuss. Band 14/2001, blz. 32-49.

7. Andere criteria
De andere criteria bij de opname zijn · de staat van onderhoud · de natuurlijke kleur van de scherf · de bijkomstige kleur van de oppervlakte · de kwaliteit van de oppervlakte · de techniek van de vormgeving · de kwaliteit van de voegen · van de koprand · de bewerkings- en gebruikssporen
